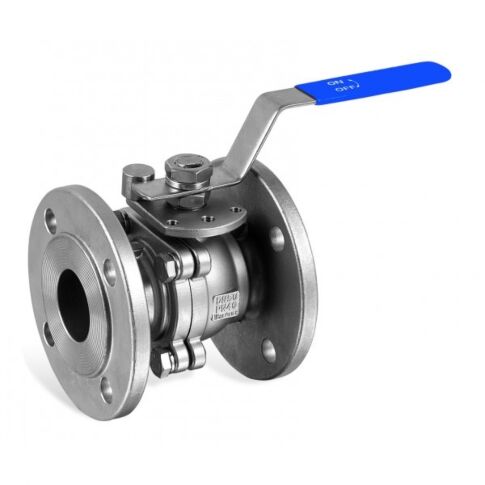

2-teiliger Flanschenkugelhahn DN15 1/2" 22210061 | 43 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.7800 |
|---|
| Abmessung |
DN15 1/2″ |
|---|
| Ød |
15,0 mm |
|---|
| B |
14,0 mm |
|---|
| D |
95,0 mm |
|---|
| G |
45,0 mm |
|---|
| H |
75,0 mm |
|---|
| K |
65,0 mm |
|---|
| L |
115 mm |
|---|
| P |
2,0 mm |
|---|
| W |
135,0 mm |
|---|
| PN |
40 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN20 3/4" 22210062 | 28 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
2.3200 |
|---|
| Abmessung |
DN20 3/4″ |
|---|
| Ød |
20,0 mm |
|---|
| B |
16,0 mm |
|---|
| D |
105,0 mm |
|---|
| G |
58,0 mm |
|---|
| H |
75,0 mm |
|---|
| K |
75,0 mm |
|---|
| L |
120,0 mm |
|---|
| P |
2,0 mm |
|---|
| W |
135,0 mm |
|---|
| PN |
40 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN25 1" 22210063 | 32 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
2.9350 |
|---|
| Abmessung |
DN25 1″ |
|---|
| Ød |
25,0 mm |
|---|
| B |
16,0 mm |
|---|
| D |
115,0 mm |
|---|
| G |
68,0 mm |
|---|
| H |
85,0 mm |
|---|
| K |
85,0 mm |
|---|
| L |
125,0 mm |
|---|
| P |
2,0 mm |
|---|
| W |
140,0 mm |
|---|
| PN |
40 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN32 1 1/4" 22210064 | 43 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
4.1550 |
|---|
| Abmessung |
DN32 1 1/4″ |
|---|
| Ød |
32,0 mm |
|---|
| B |
16,0 mm |
|---|
| D |
140,0 mm |
|---|
| G |
78,0 mm |
|---|
| H |
90,0 mm |
|---|
| K |
100,0 mm |
|---|
| L |
130,0 mm |
|---|
| P |
2,0 mm |
|---|
| W |
140,0 mm |
|---|
| PN |
40 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN40 1 1/2" 22210065 | 58 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
5.5400 |
|---|
| Abmessung |
DN40 1 1/2″ |
|---|
| Ød |
38,0 mm |
|---|
| B |
16,0 mm |
|---|
| D |
140,0 mm |
|---|
| G |
88,0 mm |
|---|
| H |
125,0 mm |
|---|
| K |
110,0 mm |
|---|
| L |
140,0 mm |
|---|
| P |
3,0 mm |
|---|
| W |
210,0 mm |
|---|
| PN |
40 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN50 2" 22210066 | 127 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
7.7100 |
|---|
| Abmessung |
DN50 2″ |
|---|
| Ød |
50,0 mm |
|---|
| B |
18,0 mm |
|---|
| D |
165,0 mm |
|---|
| G |
102,0 mm |
|---|
| H |
130,0 mm |
|---|
| K |
125,0 mm |
|---|
| L |
150,0 mm |
|---|
| P |
3,0 mm |
|---|
| W |
210,0 mm |
|---|
| PN |
40 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN65 2 1/2" 22210067 | 95 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
10.5400 |
|---|
| Abmessung |
DN65 2 1/2″ |
|---|
| Ød |
65,0 mm |
|---|
| B |
18,0 mm |
|---|
| D |
185,0 mm |
|---|
| G |
122,0 mm |
|---|
| H |
160,0 mm |
|---|
| K |
145,0 mm |
|---|
| L |
170,0 mm |
|---|
| P |
3,0 mm |
|---|
| W |
260,0 mm |
|---|
| PN |
16 |
|---|
| Schrauben Anzahl |
4 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN80 3" 22210068 | 54 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
15.4100 |
|---|
| Abmessung |
DN80 3″ |
|---|
| Ød |
80,0 mm |
|---|
| B |
20,0 mm |
|---|
| D |
200,0 mm |
|---|
| G |
138,0 mm |
|---|
| H |
170,0 mm |
|---|
| K |
160,0 mm |
|---|
| L |
180,0 mm |
|---|
| P |
3,0 mm |
|---|
| W |
320,0 mm |
|---|
| PN |
16 |
|---|
| Schrauben Anzahl |
8 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN100 4" 22210069 | 85 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
20.7000 |
|---|
| Abmessung |
DN 100 |
|---|
| Ød |
100,0 mm |
|---|
| B |
20,0 mm |
|---|
| D |
220,0 mm |
|---|
| G |
158,0 mm |
|---|
| H |
180,0 mm |
|---|
| K |
180,0 mm |
|---|
| L |
190,0 mm |
|---|
| P |
3,0 mm |
|---|
| W |
320,0 mm |
|---|
| PN |
16 |
|---|
| Schrauben Anzahl |
8 |
|---|
| | |
2-teiliger Flanschenkugelhahn DN125 5" 22210070 | 14 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
39.8000 |
|---|
| Abmessung |
DN 125 |
|---|
| Ød |
124,0 mm |
|---|
| B |
22,0 mm |
|---|
| D |
250,0 mm |
|---|
| G |
188,0 mm |
|---|
| H |
200,0 mm |
|---|
| K |
210,0 mm |
|---|
| L |
325,0 mm |
|---|
| P |
3,0 mm |
|---|
| W |
470,0 mm |
|---|
| PN |
16 |
|---|
| Schrauben Anzahl |
8 |
|---|
| | |
