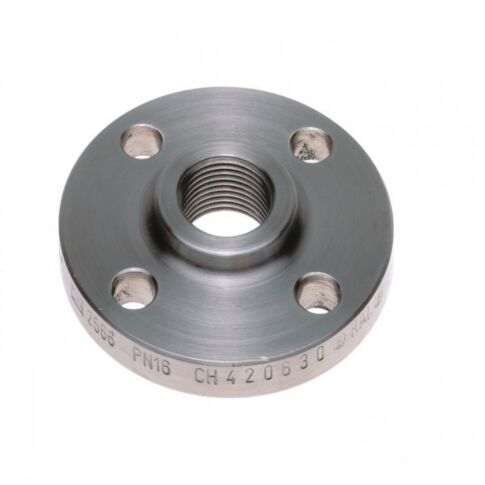

Gewindeflansche EN 1092-1/13 PN40 3/8'' 24484102 | 19 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
3/8" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R3/8" |
|---|
| ØD |
90,0 mm |
|---|
| ØC |
16,0 mm |
|---|
| ØL |
14,0 mm |
|---|
| ØK |
60,0 mm |
|---|
| N1 |
30,0 mm |
|---|
| H1 |
22,0 mm |
|---|
| f1 |
2,0 mm |
|---|
| ØR |
40,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 1/2" 24484103 | 250 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
1/2" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R1/2" |
|---|
| ØD |
95,0 mm |
|---|
| ØC |
16,0 mm |
|---|
| ØL |
14,0 mm |
|---|
| ØK |
65,0 mm |
|---|
| N1 |
35,0 mm |
|---|
| H1 |
22,0 mm |
|---|
| f1 |
2,0 mm |
|---|
| ØR |
45,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 3/4" 24484104 | 27 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
3/4" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R3/4" |
|---|
| ØD |
105,0 mm |
|---|
| ØC |
18,0 mm |
|---|
| ØL |
14,0 mm |
|---|
| ØK |
75,0 mm |
|---|
| N1 |
45,0 mm |
|---|
| H1 |
26,0 mm |
|---|
| f1 |
2,0 mm |
|---|
| ØR |
58,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 1" 24484105 | 107 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
1" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R1" |
|---|
| ØD |
115,0 mm |
|---|
| ØC |
18,0 mm |
|---|
| ØL |
14,0 mm |
|---|
| ØK |
85,0 mm |
|---|
| N1 |
52,0 mm |
|---|
| H1 |
28,0 mm |
|---|
| f1 |
2,0 mm |
|---|
| ØR |
68,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 1-1/4" 24484106 | 45 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
1-1/4" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R1-1/4" |
|---|
| ØD |
140,0 mm |
|---|
| ØC |
18,0 mm |
|---|
| ØL |
18,0 mm |
|---|
| ØK |
100,0 mm |
|---|
| N1 |
60,0 mm |
|---|
| H1 |
30,0 mm |
|---|
| f1 |
2,0 mm |
|---|
| ØR |
78,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 1-1/2" 24484107 | 4 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
1-1/2" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R1-1/2" |
|---|
| ØD |
150,0 mm |
|---|
| ØC |
18,0 mm |
|---|
| ØL |
18,0 mm |
|---|
| ØK |
110,0 mm |
|---|
| N1 |
70,0 mm |
|---|
| H1 |
32,0 mm |
|---|
| f1 |
3,0 mm |
|---|
| ØR |
88,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 2" 24484108 | 46 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
2" |
|---|
| Material |
1,4571 |
|---|
| Gewinde |
R2" |
|---|
| ØD |
165,0 mm |
|---|
| ØC |
20,0 mm |
|---|
| ØL |
18,0 mm |
|---|
| ØK |
125,0 mm |
|---|
| N1 |
84,0 mm |
|---|
| H1 |
34,0 mm |
|---|
| f1 |
3,0 mm |
|---|
| ØR |
102,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
40 |
|---|
| | |
Gewindeflansche EN 1092-1/13 PN40 2-1/2" 24484109 | 41 St. Auf Lager Nicht auf Lager | |
| | |
