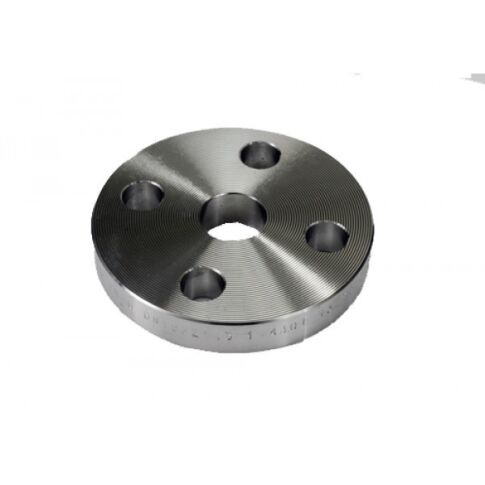

Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN50/60.3 24390513 | 322 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.3700 |
|---|
| Abmessung |
DN 50/60.3 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
165,0 mm |
|---|
| d1 |
60,3 mm |
|---|
| d2 |
18,0 mm |
|---|
| d5 |
61,1 mm |
|---|
| k |
125,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
PN10 |
|---|
| | |
Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN65/76.1 24390514 | 76 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.6600 |
|---|
| Abmessung |
DN 65/76.1 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
185,0 mm |
|---|
| d1 |
76,1 mm |
|---|
| d2 |
18,0 mm |
|---|
| d5 |
77,1 mm |
|---|
| k |
145,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
PN10 |
|---|
| | |
Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN80/88.9 24390515 | 16 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.8000 |
|---|
| Abmessung |
DN 80/88.9 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
200,0 mm |
|---|
| d1 |
88,9 mm |
|---|
| d2 |
18,0 mm |
|---|
| d5 |
90,3 mm |
|---|
| k |
160,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
PN10 |
|---|
| | |
Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN100/114.3 24390517 | 45 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
2.0000 |
|---|
| Abmessung |
DN 100/114.3 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
220,0 mm |
|---|
| d1 |
114,3 mm |
|---|
| d2 |
18,0 mm |
|---|
| d5 |
115,9 mm |
|---|
| k |
180,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
PN10 |
|---|
| | |
Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN125/139.7 24390519 | 62 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
2.9500 |
|---|
| Abmessung |
DN 125/139.7 |
|---|
| Material |
1,4404 |
|---|
| b |
12,0 mm |
|---|
| D |
250,0 mm |
|---|
| d1 |
139,7 mm |
|---|
| d2 |
18,0 mm |
|---|
| d5 |
141,6 mm |
|---|
| k |
210,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
PN10 |
|---|
| | |
Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN150/168.3 24390521 | 81 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
3.5700 |
|---|
| Abmessung |
DN 150/168.3 |
|---|
| Material |
1,4404 |
|---|
| b |
12,0 mm |
|---|
| D |
285,0 mm |
|---|
| d1 |
168,3 mm |
|---|
| d2 |
22,0 mm |
|---|
| d5 |
170,5 mm |
|---|
| k |
240,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M20 |
|---|
| PN |
PN10 |
|---|
| | |
Glatte Flansche ähnl. DIN2576 EN1092-1/01 PN10 DN200/219.1 24390522 | 21 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
4.6300 |
|---|
| Abmessung |
DN 200/219.1 |
|---|
| Material |
1,4404 |
|---|
| b |
12,0 mm |
|---|
| D |
340,0 mm |
|---|
| d1 |
219,1 mm |
|---|
| d2 |
22,0 mm |
|---|
| d5 |
221,8 mm |
|---|
| k |
295,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M20 |
|---|
| PN |
PN10 |
|---|
| | |
