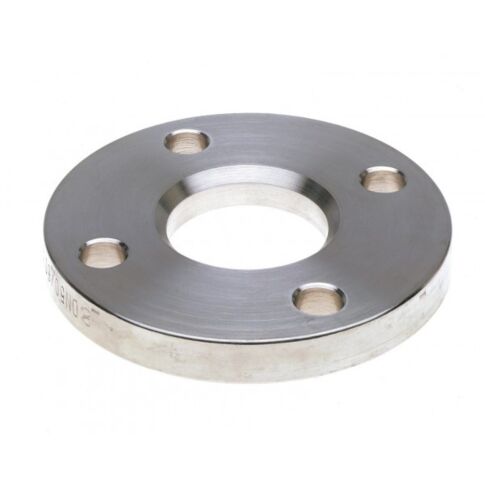

Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN 50/60.3 24490513 | 34 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.3400 |
|---|
| Abmessung |
DN 50/60.3 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
165,0 mm |
|---|
| d1 |
60,3 mm |
|---|
| d2 |
18,0 mm |
|---|
| d6 |
65,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
125,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
10 |
|---|
| | |
Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN65/76.1 24490514 | 133 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.6300 |
|---|
| Abmessung |
DN 65/76.1 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
185,0 mm |
|---|
| d1 |
76,1 mm |
|---|
| d2 |
18,0 mm |
|---|
| d6 |
81,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
145,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
10 |
|---|
| | |
Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN80/88.9 24490515 | 138 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.7600 |
|---|
| Abmessung |
DN 80/88.9 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
200,0 mm |
|---|
| d1 |
88,9 mm |
|---|
| d2 |
18,0 mm |
|---|
| d6 |
94,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
160,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
10 |
|---|
| | |
Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN100/114.3 24490517 | 104 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.9500 |
|---|
| Abmessung |
DN 100/114.3 |
|---|
| Material |
1,4404 |
|---|
| b |
10,0 mm |
|---|
| D |
220,0 mm |
|---|
| d1 |
114,3 mm |
|---|
| d2 |
18,0 mm |
|---|
| d6 |
119,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
180,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
10 |
|---|
| | |
Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN125/139.7 24490519 | 23 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
2.8800 |
|---|
| Abmessung |
DN 125/139.7 |
|---|
| Material |
1,4404 |
|---|
| b |
12,0 mm |
|---|
| D |
250,0 mm |
|---|
| d1 |
139,7 mm |
|---|
| d2 |
18,0 mm |
|---|
| d6 |
145,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
210,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
10 |
|---|
| | |
Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN150/168.3 24490521 | Nicht auf Lager | |
Baumasse
| Gewicht in kg |
3.5100 |
|---|
| Abmessung |
DN 150/168.3 |
|---|
| Material |
1,4404 |
|---|
| b |
12,0 mm |
|---|
| D |
285,0 mm |
|---|
| d1 |
168,3 mm |
|---|
| d2 |
22,0 mm |
|---|
| d6 |
173,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
240,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M20 |
|---|
| PN |
10 |
|---|
| | |
Lose Flansche ähnl. DIN2642 EN1092-1/02 PN10 DN200/219.1 24490522 | 62 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
4.5200 |
|---|
| Abmessung |
DN 200/219.1 |
|---|
| Material |
1,4404 |
|---|
| b |
12,0 mm |
|---|
| D |
340,0 mm |
|---|
| d1 |
219,1 mm |
|---|
| d2 |
22,0 mm |
|---|
| d6 |
225,0 mm |
|---|
| e |
5,0 mm |
|---|
| k |
295,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| Schraubengewinde |
M20 |
|---|
| PN |
10 |
|---|
| | |
